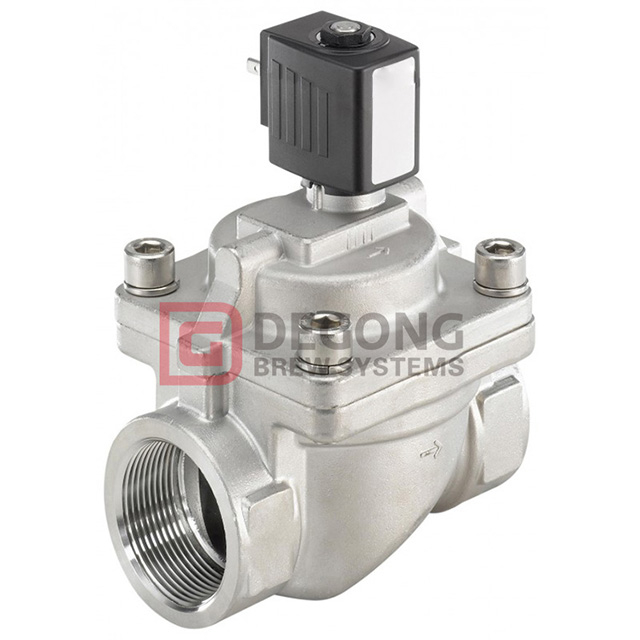

1-1 / 2 '' соленоидный клапан из нержавеющей стали
Соленоидный клапан с корпусом из нержавеющей стали, 1-1 / 2-дюймовые потоки и круглосуточная катушка постоянного тока. Функция схемы электромагнитного клапана обычно закрыта (открывается при электрической энергии). Подходит для систем с рабочим давлением 0,2 бар до 16 бар и максимальная температура 80 ° C. Для правильной работы этот косвенно управляемый клапан требует положительного дифференциального давления 0,2 бар. Для замкнутой системы, такая как блок охлаждения, напрямую управляемый клапан или электрический шаровой клапан, более подходит. Ориfice составляет 40 мм, а значение KV составляет 30 м3 / ч. Значение KV используется для расчета скорости потока: при расстоянии дифференциала 1 бар (вода) скорость потока составляет приблизительно 500 л / мин.
| заявка |
Чистые жидкости и газы с различием давления всего 0,2 бар
Ирригация и спринклерные системы - надежный и высокий поток
Питьевая и пищевая серия соответствует строгим стандартам
| Важный |
Используйте чистые жидкости или газы. Соленоидный клапан очень чувствителен к пыли.
Когда катушка удаляется из клапана, не подними питание катушки. Катушка перегревается и может выгнать.
Косвенно управляемые клапаны требуют дифференциального давления для эксплуатации. Закрытые системы, такие как системы центрального отопления, часто имеют неизвестные и, возможно, слишком низкие дифференциалы давления.
Убедитесь, что клапан подходит для приложения, и материал подходит для среды и температуры.
| Описание |
| Срок | Описание |
| Соленоидный клапан | Электромеханически управляемый клапан. Электрический ток через соленоид используется для открытия или закрытия клапана. |
| Непрямая операция | Косвенные или сервоуправляемые электромагнитные клапаны используют дифференциальное давление среды, чтобы открыть или закрыть клапан. Минимальное дифференциальное давление обычно составляет 0,5 бар. Поскольку давление жидкости используется, относительно небольшая катушка может эксплуатировать большую диафрагму и, следовательно, высокий поток. |
| 2/2 пути | 2 порта (впускные и выходные отверстия) и 2 позиции (открываются и закрыты). |
| Нормально закрыт | Клапан открывается, когда катушка под напряжением (нормально закрыта или NC). |
| Овладение | NBR (нитрильная резина) используется для материала уплотнения. Подходит для воздуха, воды и масел. NBR не подходит для озона или ацетона. EPDM предпочтительна горячая вода, пара и щелочные вещества. Для большинства других средств массовой информации FKM (Viton) является более устойчивой и прочной альтернативой. Просмотр обзора совместимости материалов. |
| 24V DC. | 24 вольт постоянного тока. Для большинства типов клапанов доступны разные катушки (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Всегда используйте правильный источник питания. |
| KV-значение | Поток (м3 / ч) Вода 20 ° C через клапан при падении давления на 1 бар. Поток может быть рассчитан с формулой: q = kv√dp. Пример: поток клапана с KV = 0,5 в системе с давлением ввода 2 бар и свободным выездом можно рассчитать с: 0,5 √2 = 0,7 м3 / ч, или 12 л / мин. Для газов необходимо использовать другую формулу, скорость потока будет выше. Удобный инструмент для определения требуемого значения KV является нашим калькулятором размера клапана. |
| 1-1 / 2 дюйма | G1-1 / 2-дюймовый трубопровод (BSPP). Определите размер клапана на основе желаемой скорости потока и диаметра трубы. Используя диапазон фитингов, вы можете подключить клапан к желаемому типу Pipe.ValvePipe ⌀1 / 8 дюймов ± 4 - 8 мм1 / 4 дюйма ± 6 - 12 мм3 / 8 дюймов ± 8 - 15 мм1 / 2 дюйма ± 10 - 16 мм3 / 4 дюйма ± 15 - 22 мм1 дюйма ± 20 - 30 мм1½ дюйма ± 25 - 50 мм2 дюйма ± 40 - 60 мм |
| Связаться с нами |
Мы можем настроить спецификации продукта в соответствии с вашими требованиями. Если у вас есть какие-либо потребности или вопросы, пожалуйста, свяжитесь с нами.
