1-6 \»набор Санитарного Ferrule
DEGONG

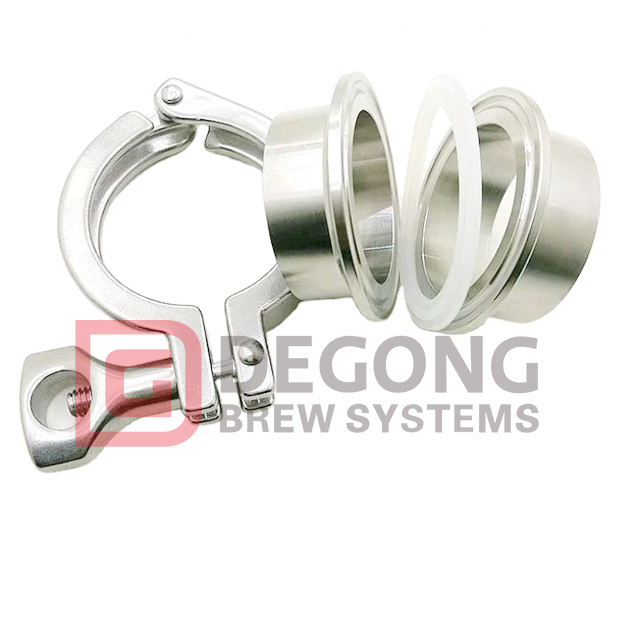

1-6 \»набор Санитарного Ferrule
Сингл-контактный сверхпрочный зажим с гайкой-барашком выполнен из сплава 304 из нержавеющей стали (316 также доступен). Он используется для соединения двух отдельных концов три-хомута друг с другом. Размер продукта находится в диапазоне от 1/2 дюйма до 12 дюймов в диаметре. Резиновая прокладка три зажима должна быть помещена между двумя концами фланцев, чтобы обеспечить надлежащую подгонку и прочное соединение. Не затягивайте гайку барашек, так как это может привести к повреждению устройства. Рекомендуется натяжение, чтобы затянуть барашек, пока она не станет плотно, а затем повернуть его на пол-оборота на соответствующую величину.
| Размер (Tube OD) | номер части | Обслуживание Номинальное давление при 70 ° F | Услуги Номинальное давление при 250 ° F | Размер (А) | |
|---|---|---|---|---|---|
| 304 | 316 | ||||
| 1/2 \"- 3/4 \" | 13MHHM-.50-304 | 13MHHM-.50-316 | 1500 | 1200 | 1.062 |
| 1 \"- 1 1/2 \" | 13MHHM-1-304 | 13MHHM-1-316 | 500 | 300 | 2.122 |
| 2 \" | 13MHHM-2-304 | 13MHHM-2-316 | 450 | 250 | 2.654 |
| 2-1 / 2 \» | 13MHHM-2.5-304 | 13MHHM-2.5-316 | 400 | 200 | 3.185 |
| 3 \" | 13MHHM-3-304 | 13MHHM-3-316 | 350 | 175 | 3.717 |
| 4 \" | 13MHHM-4-304 | 13MHHM-4-316 | 300 | 150 | 4.820 |
| 6 \" | 13MHHM-6-304 | 13MHHM-6-316 | 150 | 75 | 6.695 |
| 8 \" | 13MHHM-8-304 | 13MHHM-8-316 | 100 | 50 | 8.695 |
| 10 \" | 13MHHM-10-304 | 13MHHM-10-316 | 75 | 40 | 10.695 |
| 12 \» | 13MHHM-12-304 | 13MHHM-12-316 | 50 | 25 | 12.695 |
| Санитарный размер | ОП Фланец Конца | Идентификатор Tube | ОД Tube |
|---|---|---|---|
| 1/2 \" | 0.992 | 0.370 | 0.500 |
| 3/4 \" | 0.992 | 0.620 | 0.750 |
| 1 \" | 1.984 | 0.870 | 1.000 |
| 1 1/2 \" | 1.984 | 1.370 | 1.500 |
| 2 \" | 2.516 | 1.870 | 2.000 |
| 2 1/2 \" | 3.047 | 2.370 | 2.500 |
| 3 \" | 3.579 | 2.870 | 3.000 |
| 4 \" | 4.682 | 3.834 | 4.000 |
| 6 \" | 6.562 | 5.782 | 6.000 |
| 8 \" | 8.602 | 7.782 | 8.000 |
| 10 \" | 10.570 | 9.782 | 10.000 |
| 12 \" | 12.570 | 11.760 | 12.000 |
| Вы можете прислать нам запросы и заказы. Лучшее качество и бывшему заводской ценой Наша компания всегда настаивала: управление целостностью, качество первой, разумной цене, а сервис сначала являются краеугольными камнями. |
